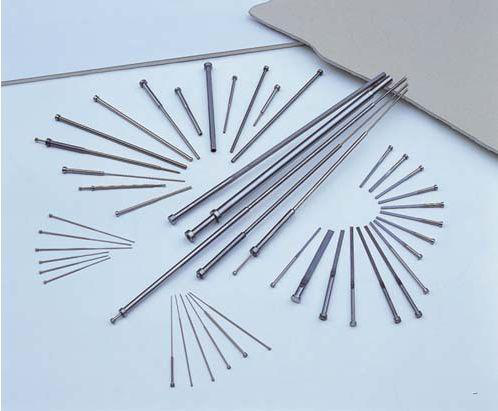

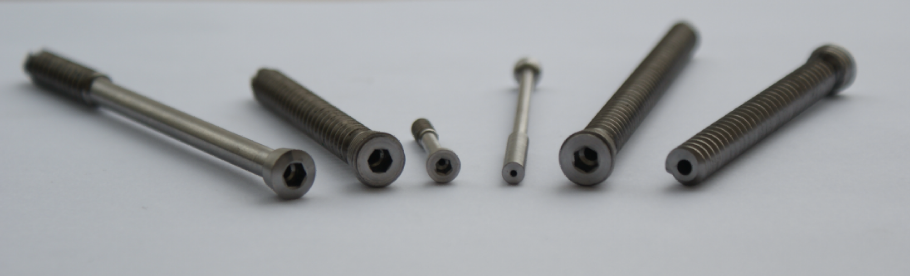

槍鉆代表著先進(jìn)、高效的孔加工技術(shù)。其中最主要的加工方向之一為加工直徑40mm以內(nèi)大長(zhǎng)徑比的深孔，常見的加工孔深為刀具直徑的10-150倍。隨著刀具和機(jī)床技術(shù)的進(jìn)步，槍鉆越來(lái)越多的應(yīng)用于φ3mm以下的微小深孔的加工，目前我公司GSM系列槍鉆機(jī)床涉及的最小加工直徑為φ0.7mm。在油泵油嘴、醫(yī)療器械、模具司筒、特種刀具、液壓等行業(yè)的零件加工中，槍鉆體系均為小直徑深孔及精密淺孔的典型加工手段。目前在特種刀具水冷孔、手術(shù)器械及模具司筒等零件的加工中，超大長(zhǎng)徑比的微小直徑深孔較為常見。

   在槍鉆加工中，加工隨加工孔長(zhǎng)徑比的增長(zhǎng)、直徑的減縮，難度會(huì)不同程度增大。因槍鉆系統(tǒng)加工原理、自動(dòng)強(qiáng)制排屑的需要及獨(dú)特的工藝結(jié)構(gòu)，在極大長(zhǎng)徑比深孔的加工中對(duì)刀具剛性、切削液壓力流量、機(jī)床輔助機(jī)構(gòu)零長(zhǎng)度等加工要素均有極高的要求。尤其在φ3mm以下孔時(shí)的表現(xiàn)尤為突出。      數(shù)據(jù)表明相同直徑的微小深孔，在同等壓力水平下，通過(guò)槍鉆鉆桿冷卻通道到達(dá)切削區(qū)的切削油單位時(shí)間流量，在超過(guò)正常的加工鉆深條件下（大于長(zhǎng)徑比40倍）會(huì)出現(xiàn)非線性的大幅下降，僅為正常水平的60%-70%，對(duì)加工過(guò)程中的斷屑、排屑及刀具潤(rùn)滑均有較大的不利影響。

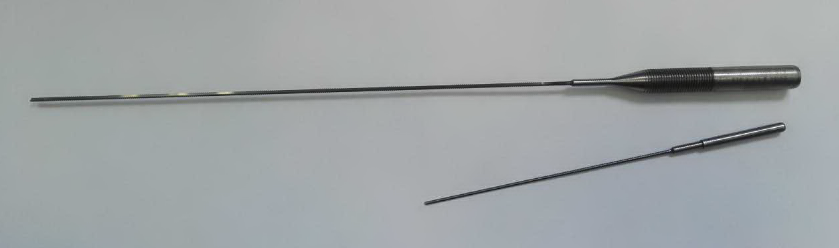

   在加工直徑＜φ3mm時(shí)，尤其在加工φ2mm以下孔時(shí)，通常的極限加工深度為長(zhǎng)徑比30-40倍左右，使用刀具均為進(jìn)口品牌無(wú)焊接工藝的整體硬質(zhì)合金槍鉆（刀頭、刀桿均為硬質(zhì)合金），刀具允許的鉆桿最大無(wú)支撐懸長(zhǎng)通常為刀具直徑的60-80倍左右。
   在加工直徑＜φ3mm時(shí)，如涉及更大的加工深度情況下，為了加工可以獲得更好的安全性及可靠性，建議如下：
1、可考慮雙向?qū)M(jìn)加工或二次裝夾調(diào)頭加工至圖紙深度尺寸
2、采用整體硬質(zhì)合金槍鉆，分二級(jí)鉆削，降低第二級(jí)長(zhǎng)刀具的加工難度；
3、保證加工時(shí)良好的材料組織均勻性和一致性，可以大大提高刀具使用壽命及加工效率，降低刀具意外折損率；
4、在現(xiàn)有工藝及技術(shù)條件下，目前全球可以訂制的通體硬質(zhì)合金刀具的最大刀桿有效長(zhǎng)度（不含無(wú)排屑槽及加強(qiáng)段）存在較大的限制，如φ1.5mm不會(huì)超過(guò)500mm，這也成為限制其最大鉆深的一個(gè)重要條件，且應(yīng)未有大批量訂制與加工范例；
5、需采用專用機(jī)床，通過(guò)特殊的機(jī)床中箱體及驅(qū)動(dòng)柄結(jié)構(gòu)設(shè)計(jì)，保證盡可能小的刀桿有效長(zhǎng)度。
   在加工直徑≥φ3mm時(shí)，通常的極限加工深度一般為長(zhǎng)徑比150倍左右，使用刀具均為焊接式硬質(zhì)合金槍鉆，鉆桿支撐距離通常為刀具直徑40倍左右。對(duì)該規(guī)格以上孔的加工，則可訂制高品質(zhì)的焊接式槍鉆，采用鉆深對(duì)應(yīng)規(guī)格的刀具，利用鉆桿支撐架，一次加工至要求尺寸深度。
